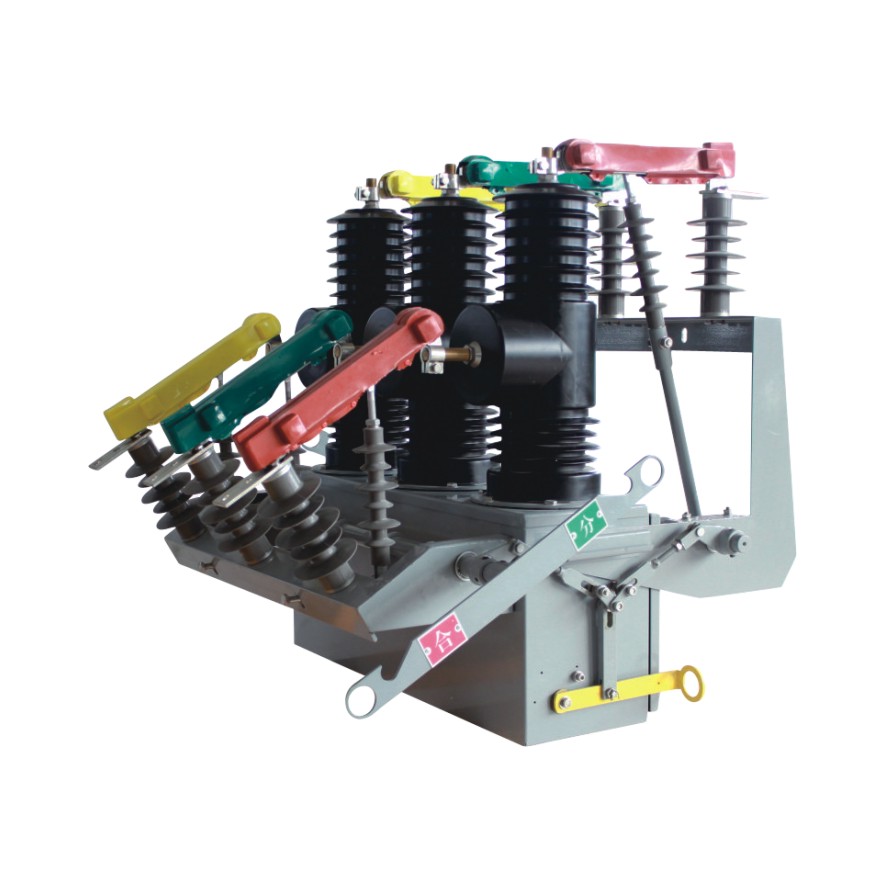

AB-3S戶外高壓快速永磁斷路器(重合器)采用真空滅弧原理、永磁操動機構，集成微處理技術、現代網絡通訊技術和新型開關制造材料于一體。額定電 壓為12kV，24kV，40.5kV，50Hz三相交流的戶外配電設備。該產品廣泛適用于城市電網中作為分斷或聯絡開關，或用于農網配電系統戶外變電站出線開關， 可有效完成分、合負荷電流和短路電流。
技術參數
AB-3S 技術參數 |
|
|
|
|
額定電壓 | kV | 12 | 24 | 40.5 |
額定頻率 | Hz | 50 | 50 | 50/60 |
額定電流 | A | 630 | 630 | 1250/1600 |
額定短路開斷電流 | kA | 20 | 25 | 25/31.5 |
額定峰值耐受電流(峰值) | KA | 50 | 63 | 63 |
額定短時耐受電流 | kA | 20 | 25 | 63/80 |
額定短路關合電流(峰值) | kA | 50 | 63 | 63/80 |
機械壽命 | 次 Times | 10000 | 10000 | 10000 |
額定短路開斷電流開斷次數 | 次 Times | ≥30 | ≥30 | 30 |
工頻耐受電壓(1min):(濕)(干)相間、對地/斷口 | kV | 42/48 | 52;65/79 | 80 95/95 |
雷電沖擊耐受電壓(峰值)相間、對地/斷口 | kV | 75/85 | 125/145 | 185 |
二次回路1min工頻耐壓 | kV | 2 | 2 | 2 |
外形尺寸圖
