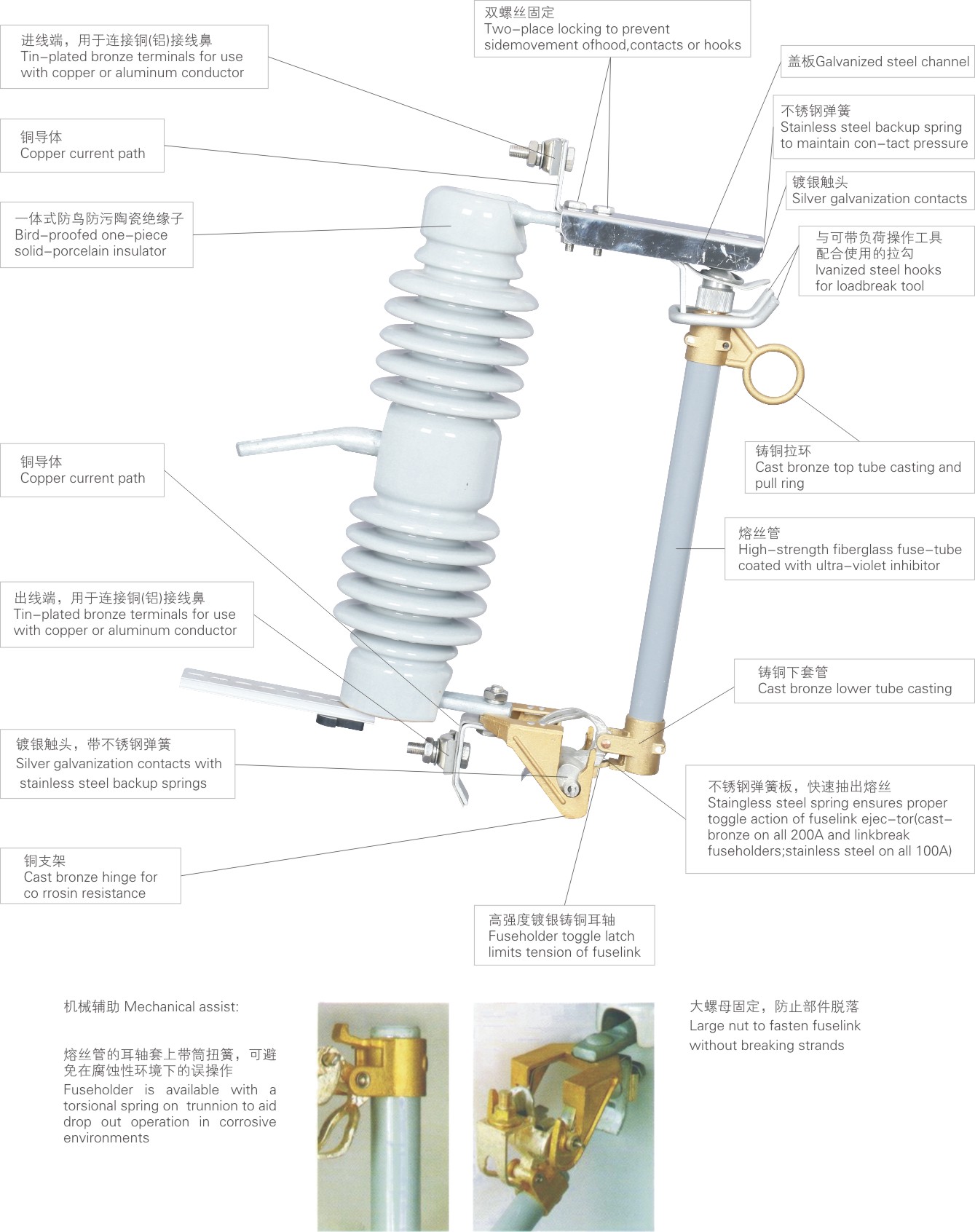

(H)RW12-12(F)戶外高壓交流跌落式熔斷器(以下簡稱“熔斷器”)，適用于額定頻率50Hz、額定電壓10kV的戶外架空配電系統中，作為電力系統發生過 載或短路故障時電路或電氣設備的保護元件。熔斷器正常運行時串聯在電力線路中，熔絲處于拉緊狀態，活動關節被鎖緊。當線路發生故障時，故障電流使 熔絲熔斷，活動關節被釋放，熔管迅速跌落，將電路切斷，對線路和設備的維護起到安全保護作用。負荷型熔斷器在普通型的基礎上增加彈性觸頭及滅弧 罩，用于分合電力系統中的負荷電流。 熔斷器符合GB/T 15166.3-2008《高壓交流熔斷器第3部分:噴射熔斷器》、DL/T 640-1997《戶外交流高壓跌落式熔斷器及熔斷件訂貨技術條件》等技 術標準。
技術參數
(H)RW技術參數 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
型號名稱 |
|
|
|
|
|
| (H)RW |
|
|
|
|
|
| |
額定電壓 | kV | 10-15 | 15-27 | 24-27 |
| 27-33 | 33-36 | 36-38 | ||||||
額定電流 | kA | 100 | 200 | 100 | 200 | 100 | 200 |
| 100 | 200 | 100 | 200 | 100 | 200 |
一般功能 | Unit |
|
|
|
|
|
|
|
|
|
|
|
|
|
外殼材料 |
|
|
|
| (陶瓷/復合材料) |
|
|
| ||||||
評級及特點 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
額定頻率 | Hz |
|
|
|
|
| 50/60 |
|
|
|
|
| ||
分斷能力 | kA | 10.0 | 12.0 | 10.0 | 12.0 | 8.0 | 10.0 |
| 6.3 | 8.0 | 6.3 | 8.0 | 6.3 | 8.0 |
外殼絕緣水平 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
工頻耐壓(干試) | kV | 40 | 40 | 45 | 45 | 65 | 65 |
| 70 | 70 | 72 | 72 | 75 | 75 |
工頻耐壓(濕試) | kV | 30 | 30 | 35 | 35 | 50 | 50 |
| 55 | 55 | 58 | 58 | 60 | 60 |
雷電沖擊耐壓 | kV | 110 | 110 | 125 | 125 | 150 | 150 |
| 170 | 170 | 170 | 170 | 180 | 180 |
爬電距離 | mm | 250 | 250 | 350 | 350 | 530 | 530 |
| 700 | 700 | 720 | 720 | 850 | 850 |
數據 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
每個單位的凈重 | Kg | 7.0 | 7.1 | 8.3 | 8.4 | 10.0 | 10.1 |
| 15.0 | 15.1 | 15.5 | 15.6 | 17.0 | 17.1 |
尺寸 (1PC/CTN) | cm | 41x31x11 | 49x35x12.5 | 49x35x14 |
| 56x38x14.5 | 57x38x14.5 | 61x38x14.5 | ||||||
圖號 |
| Fig.C1 | Fig.C2 | Fig.C3/Fig.C4 |
| Fig.C5 | Fig.C6 | Fig.C7 | ||||||
注：若海拔高于1000m，則額定絕緣水平應進行相應修正

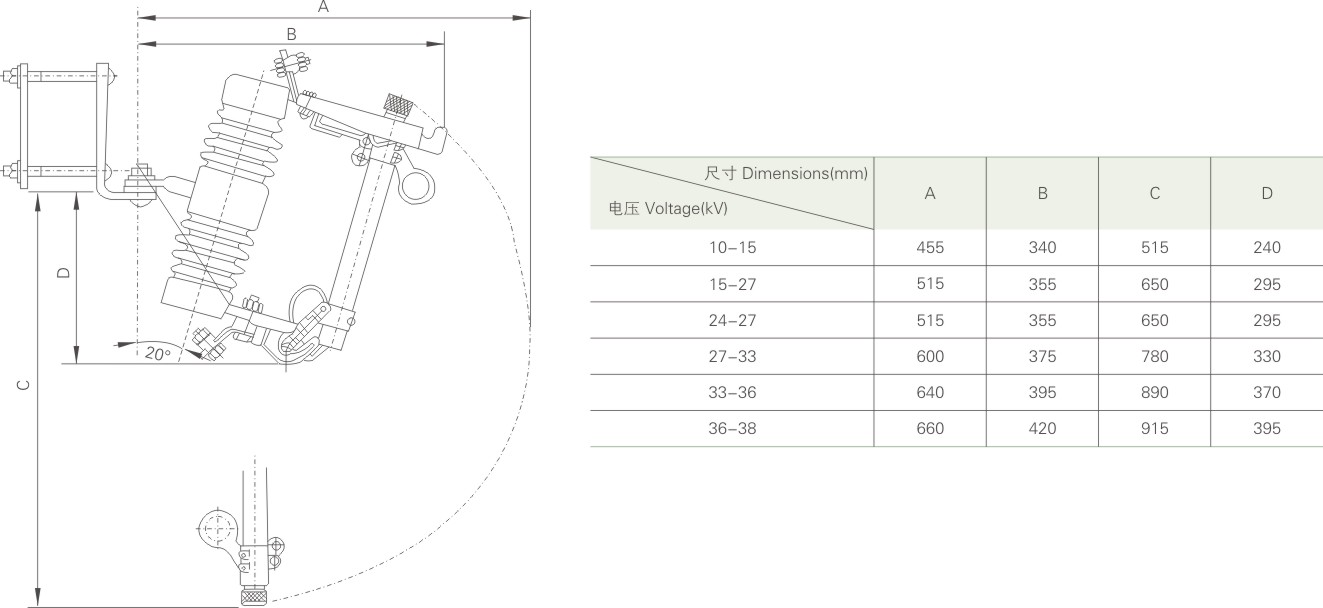

?外形尺寸圖
