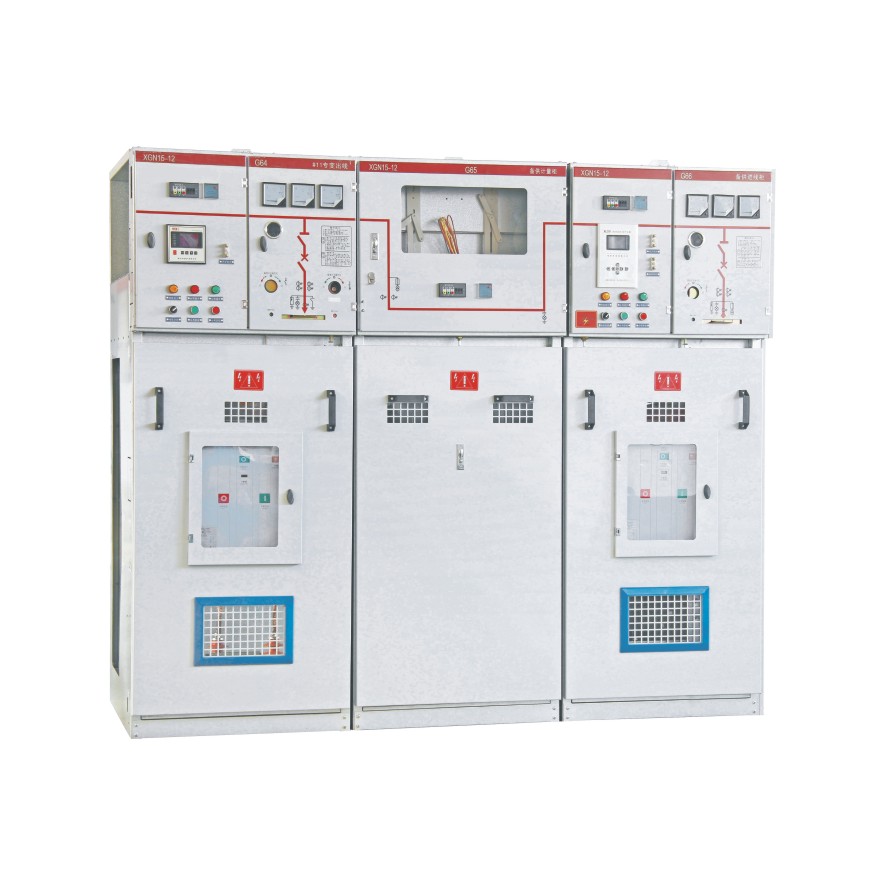

XGN15單元式金屬封閉環網開關設備是以FLN□-12型SF6負荷開關作為主開關而整柜采用空氣絕緣的、適用于配電自動化、緊湊型可擴展的金屬封閉環 網開關設備。具有結構簡單、操作靈活、連鎖可靠、安裝方便等特點。對各種不用的應用場合、不同的用戶要求均能提供令人滿意的技術方案。 XGN15單元式金屬封閉環網開關設備的主開關選用本公司生產的FLN36-12型、FLN48-12型SF6負荷開關，或ABB公司生產的SFG型SF6負荷開關，也 可根據用戶的需要配裝VS1型、VD4/S型、ISM型真空斷路器或HD4/55型SF6斷路器。負荷開關和斷路器可手動或電動操作，選配電動操作機構、PT、CT、 FTU和通信裝置后可實現配電自動化功能。
技術參數
XGN15技術參數 |
|
|
|
|
| |||
項目 |
| 單位 | 負荷開關柜 |
| 組合電器柜 | 斷路器柜 | ||
額定電壓 |
| kV | 12/24 |
| 12/24 | 12/24 | ||
額定頻率 |
| Hz | 50/60 |
|
|
| ||
額定電流 |
|
| 主母線 | A | 630 |
|
|
|
|
| 分支母線 |
| 630 |
| 125(視熔斷器額定電流而定) | 630 | |
工頻耐受電壓 |
| 相間及對地 | kV |
| 42/55 |
| ||
|
| 斷口 | kV |
| 48/70 |
| ||
雷電沖擊耐壓 |
| 相間及對地 | kV |
| 75/125 |
| ||
| 1.2/50μs |
| 斷口 | kV |
| 85/145 |
| ||
額定短時耐受電流 |
|
| 主回路 | kA | 20/3s |
| - | 25/2s |
|
| 接地回路 | kA | 20/2s |
| - | 25/2s | |
額定峰值耐受電流 | kA | 62.5/50 |
| - | 63/50 | |||
額定短路關合電流 | kA |
| 67/50 |
| ||||
額定轉移電流 |
| A | - |
| 1700 | - | ||
額定有功負載開斷電流 | A | 630 |
| - | - | |||
額定閉環開斷電流 | A | 630 |
| - | 630 | |||
額定電纜充電電流 | A | 10 |
| - | 15 | |||
防護等級 |
|
|
|
| IP3X |
| ||
機械壽命 |
|
| 負荷開關 | cycles | 5000 |
| 5000 | 10000 |
|
| 接地開關 | cycles | 2000 |
| 2000 | 2000 | |

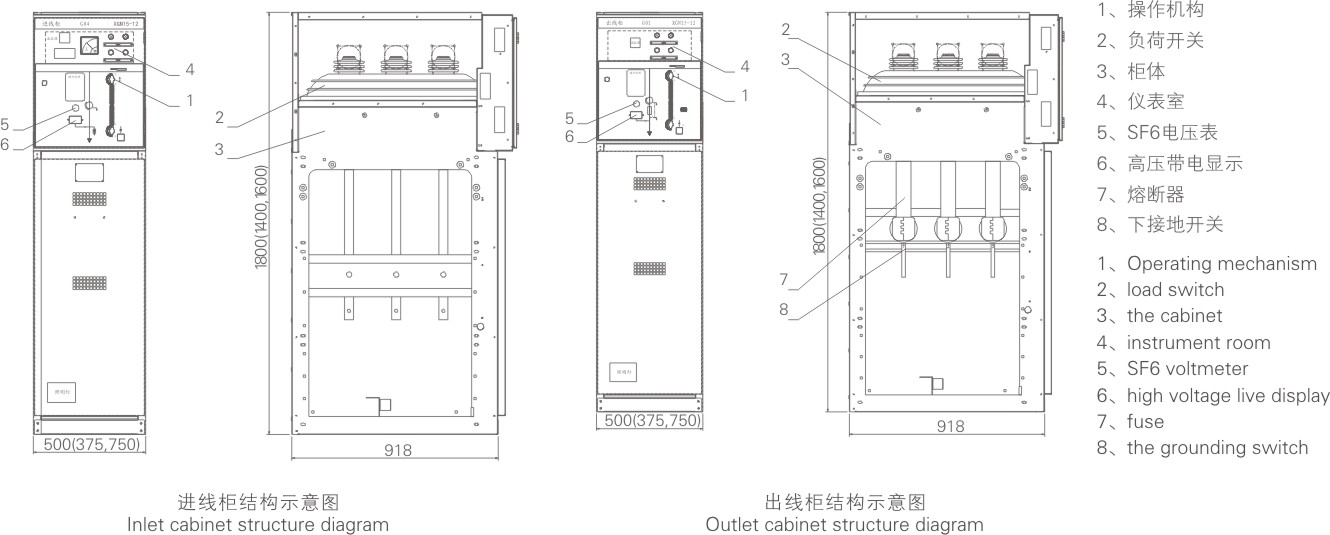

外形尺寸圖
